舜通云助力燃煤烧实验室安全用电管理系统

一、项目背景

该项目位于湖北省武汉市华中科技大学煤燃烧实验室,为解决该学校用电不规范;设备运行时，无人留守;无法自主远程控制使用时间等问题。武汉舜通通过系统平台通过对各设备能源数据采集、分类分项能耗记录与分析、远程控制、节能管理、用电安全监测、异常事件告警监测等功能来提升能耗设备管理的数字化和智能化需求。通过增加智能断路器对每一个用电设备及线路进行实时监测和用电安全管控，分析优化用电质量，监控过热过流，过压，过载，漏电等通过数据分析指导优化线路及设备设施；实现远程管控，可让管理人员进行精细化管控。

二、项目介绍

智慧用电实行智能化管理，实现规范配电、安全用电、节能用电，是保障设备安全运营的基础。智能安全用电系统的总体目标要求：智能管理、监测区域等用电负荷的变化，及预防和控制由于超负荷运行引起的火灾隐患；有效的监、管、控各路的用电不合理现象﹙如大负载小线径、线路老化、鼠患、保护等级不匹配等﹚；通过对各用电回路及设备进行系统化管理，有效检测回路漏电、触电、过载，建立高效的预防、报警、跳闸保护机制，减少人身伤亡，财产损失。通过智能化、信息化管理手段科学地编排用电计划，根据不同的应用场景实现定时及远程开/关，对各回路用电负荷实现可测、可监、可控、可视，从而达到节能用电的目的和效果。

三、系统架构

本项目采用4G通讯方式，对各区域电气设备末端上加装智能开关及通讯网关等监测设备，实现末端控制+计量+事件告警，对实验室内各用电设备进行监测，实现对设备智能管控，远程集中控制。

智能空开+智能网关（集中改造）

四、设备安装

五、软件介绍

 1、综能大屏

显示设备总数，在线/离线数量，根据报警级别不同显示不同报警信息，当前设备负荷情况及用电情况。

 2、站点概览

用户可以全面查看所选单个配电站点的各类监控数据，包括用能趋势、最大负荷、功率因数、月均负荷率等重要指标。通过这些数据，用户能够直观了解配电站点的能耗变化、负荷波动情况，并及时发现潜在的能效问题或异常，帮助进行优化管理和决策。

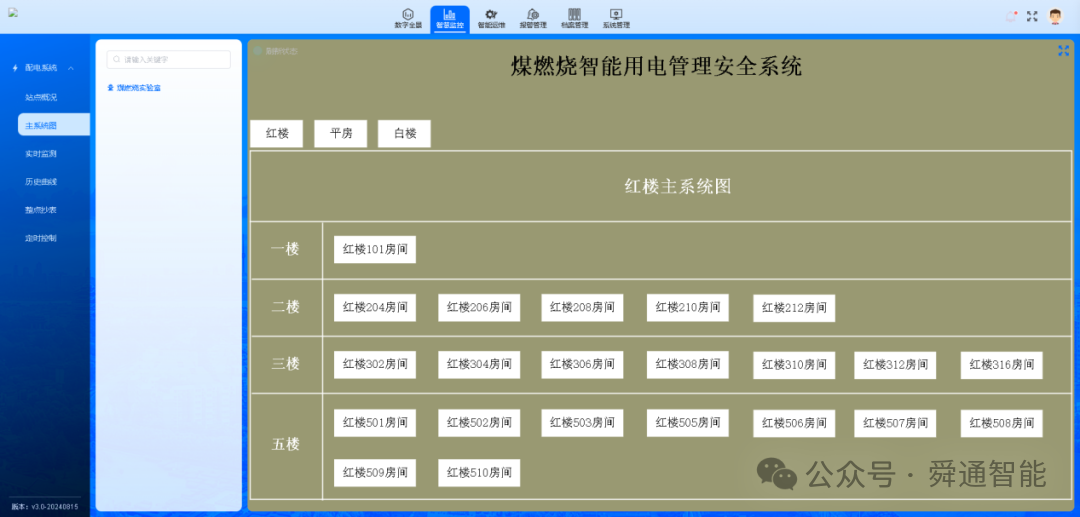

 3、主系统图

显示用户使用QTouch绘制并上传的电气组态图，支持与数据进行关联，并提供动画效果和事件响应功能。用户可以通过交互式操作，实时查看电气设备的状态变化、执行自主控制，并触发特定事件，提升系统的可视化与操作体验。

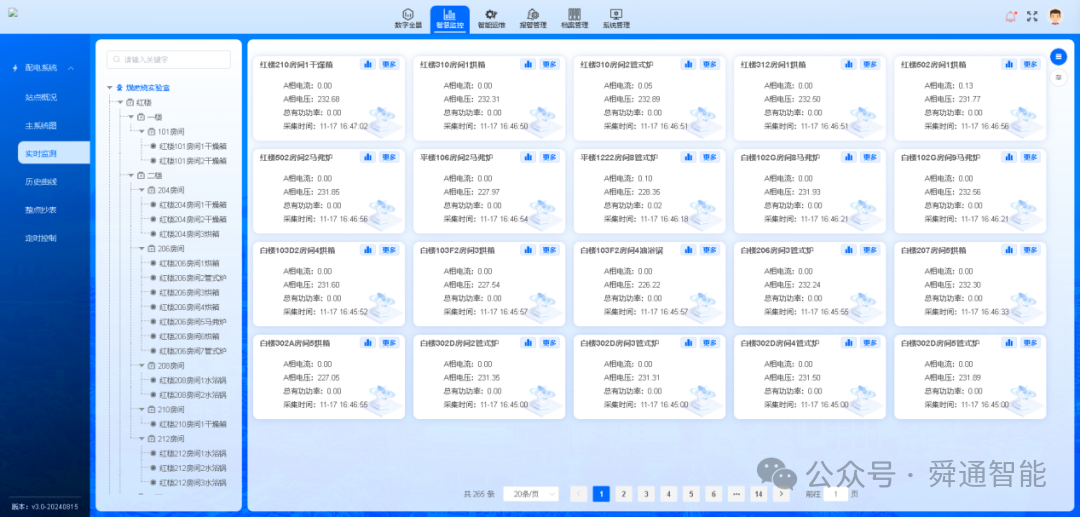

 4、实时监测

显示各站点所有设备的实时状态，并展示每个设备所采集的实时数据。用户可以通过点击“更多"选项，查看单个设备的详细数据，包括历史数据、性能指标、故障记录等信息，从而更精确地进行设备监控和故障排查。此功能帮助用户实时掌握设备的运行情况，确保设备稳定运行并及时发现潜在问题。

 5、历史曲线

展示关联站点下所有监测回路的各项电气参数数据曲线，包括电压、电流、功率、频率等关键电气参数的实时波动情况。通过可视化曲线，用户可以直观地监控各回路的电参变化趋势，帮助及时发现异常波动或故障，确保系统的稳定运行。同时，用户可以根据需要选择查看特定回路的数据，进行更加详细的分析和对比。

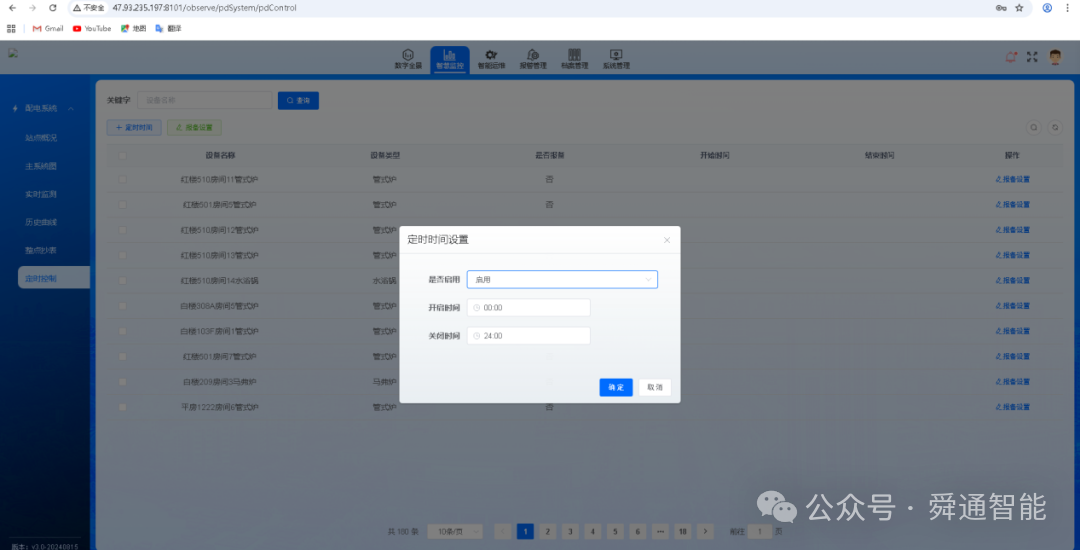

 6、定时控制

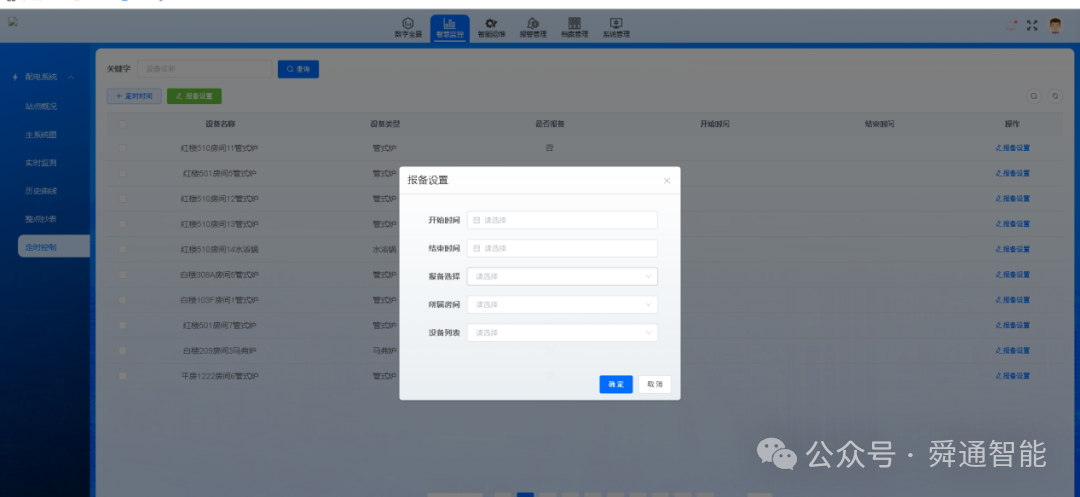

实现自主设定所有设备某个时间段的开启或者关闭，通过报备设置来处理单个设备在非使用阶段的开启控制，可以更灵活的自主控制设备的启用情况。

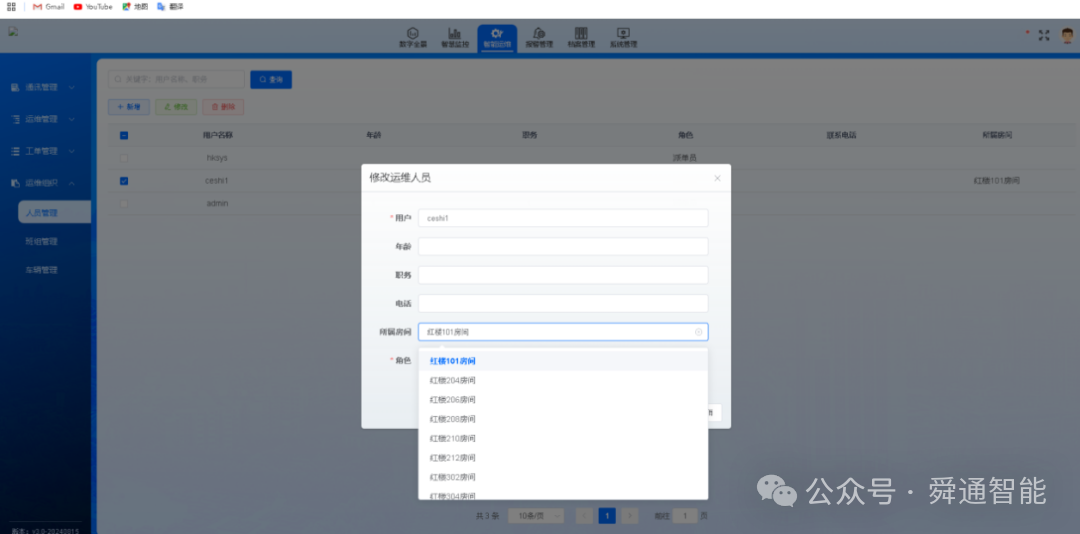

 7、智能运维

当现场设备故障后，点击派单会自主根据所关联房间的账户使用人发送紧急维修信息。

 8、报警提醒

现场设备出现报警后，平台上面会有弹窗并有声音。然后，通过号码与邮箱发送邮件与短信到所对应的号码上面。

六、总结

本方案运用物联网、信息化、智慧化的管理手段，对实验室内的用电管理模式进行升级改造，实现安全用电的“可测、可监、可控、可视"，将用电安全的各种风险隐患及时发现在事前、管控在事中，同时具备智能化智慧化的用电安全、管控、报警分析与管理功能，提高安全用电管理水平与效率。
